Solarclip Kabelkantenhalter in Schwarz, UV-stabil für 20 Jahre Aussenbereichsbeständigkeit. Material: Polyoxymethylen (POM).
Eine saubere und dauerhaft zuverlässige Kabelführung gehört zu einer professionellen Photovoltaik-Installation. Mit passenden Kantenclips, Kabelhaltern und Befestigungslösungen lassen sich Solarkabel gezielt am Modulrahmen, an Blechkanten oder an geeigneten Konstruktionen führen und sicher in Position halten.
Das Plica Sortiment umfasst unter anderem UV-stabile PV-Kantenclips, Kabelbinder mit vormontiertem Kantenclip sowie ERIC Snap-Clips aus Federstahl. Je nach Produktausführung lassen sich Befestigungspunkte ohne Bohren oder Kleben und teilweise auch werkzeuglos direkt an geeigneten Kanten montieren. ERIC Snap-Clips werden dagegen mit einem Hammer auf geeigneten Flanschen befestigt.
Für die Auswahl sind Befestigungspunkt, Kantendicke beziehungsweise Flanschstärke, Kabeldurchmesser, Einbaurichtung und die Anforderungen des Außenbereichs entscheidend. Weitere Lösungen für Solaranlagen finden Sie unter Photovoltaik und Solartechnik.
Für die Kabelführung an Solarmodulen eignen sich Befestigungslösungen, die direkt an geeigneten Rahmen- oder Blechkanten montiert werden können. PV-Kantenclips dienen beispielsweise als Aufnahme für Kabelbinder, während spezielle Kabelhalter Leitungen direkt am Modulrahmen führen können. Entscheidend sind die jeweilige Kantendicke, die gewünschte Leitungsrichtung und die Abmessungen des zu befestigenden Kabels.
Je nach Ausführung können PV-Kantenclips und Befestigungslösungen direkt auf geeignete Rahmen- oder Blechkanten aufgeschoben werden. Dadurch sind für die Befestigung keine Bohrungen oder Klebeverbindungen erforderlich und die Montage kann bei dafür vorgesehenen Produkten werkzeuglos erfolgen. Ob eine werkzeuglose Montage möglich ist, richtet sich immer nach der konkreten Produktausführung.
PV-Kantenclips werden auf geeignete Blech- oder Rahmenkanten aufgeschoben und schaffen dort einen Befestigungspunkt für Kabelbinder. Dadurch können Leitungen schnell und ohne zusätzliche Bohrungen oder Klebeverbindungen geführt werden. Je nach Ausführung sind unterschiedliche Kantendicken und Montagepositionen möglich.
Kabelbinder mit vormontiertem Kantenclip kombinieren den Befestigungspunkt an der Kante direkt mit der Kabelbündelung. Dadurch werden weniger einzelne Komponenten benötigt und die Montage kann effizient ausgeführt werden. Für die Auswahl sind insbesondere Kantendicke, Montageposition sowie Größe und Anzahl der zu führenden Kabel zu berücksichtigen.

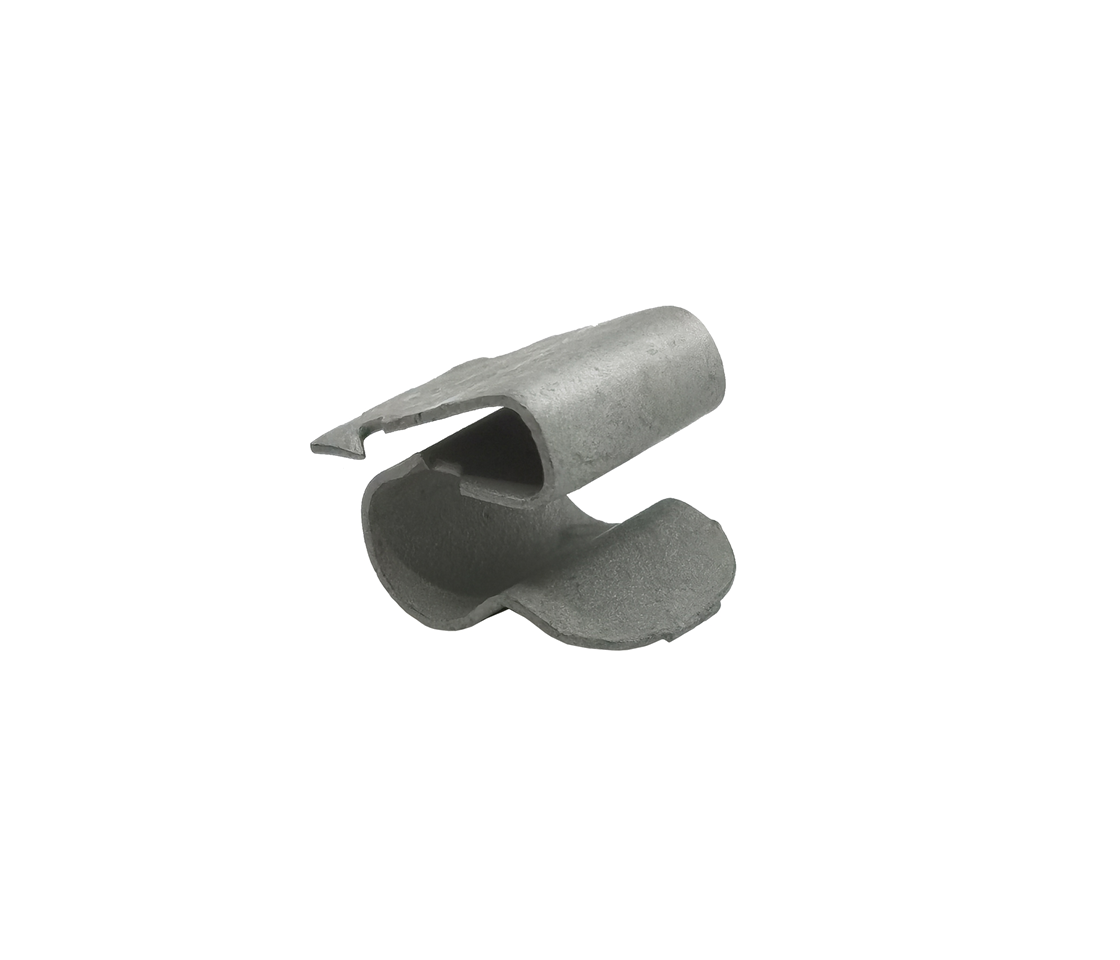

ERIC Snap-Clips aus Federstahl eignen sich zur Befestigung von Kabeln und Kunststoffrohren an geeigneten Flanschen und Profilen. Die Clips werden auf den vorgesehenen Befestigungspunkt aufgesetzt und mit einem Hammer montiert. Dadurch sind keine Bohrungen oder Schweißarbeiten erforderlich. Die passende Ausführung richtet sich nach Flanschstärke sowie Kabel- beziehungsweise Rohrabmessung.
Befestigungsteile an Photovoltaikanlagen befinden sich häufig dauerhaft im Außenbereich und sind dort Sonnenlicht, Temperaturwechseln und weiteren Witterungseinflüssen ausgesetzt. Bei Kunststoffkomponenten sollte deshalb auf eine für den vorgesehenen Außeneinsatz geeignete Materialausführung geachtet werden. Die konkreten Angaben zur UV- und Witterungsbeständigkeit sind jeweils den technischen Produktdaten zu entnehmen.
Eine definierte Kabelführung verhindert, dass Leitungen unnötig durchhängen oder unkontrolliert an Bauteilen anliegen. Geeignete Befestigungspunkte unterstützen dabei, Kabel entlang des vorgesehenen Leitungswegs zu führen und mechanische Belastungen durch Bewegung oder ungünstige Kontaktstellen zu reduzieren. Die Befestigung selbst darf das Kabel dabei nicht beschädigen oder unzulässig belasten.
Zunächst sollte festgelegt werden, ob die Befestigung am Modulrahmen, an einer Blechkante, einem Flansch oder einem anderen geeigneten Bauteil erfolgen soll. Danach sind Kantendicke beziehungsweise Flanschstärke, Kabel- oder Rohrdurchmesser, Leitungsrichtung und die Umgebungsbedingungen zu berücksichtigen.
Weitere Produkte und Lösungen für Solaranlagen finden Sie unter Photovoltaik und Solartechnik.
